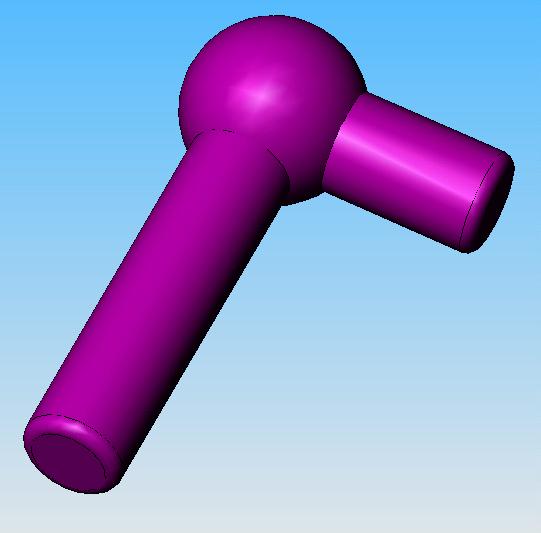

上图为汽车拉门线（用于丰田汽车）的压铸锌头，材料为锌合金。
此锌头形状简单，但模具加工起来有点难度，主要是球形部分很难加工不易满足精度要求。
macherchen 网友回贴:
外觀品質如何?是否電鍍?
我的看法:
1.圓球相接處圓角r>=1mm,否則會斷裂
2.流道及溢流槽不好開設,澆口厚不大於0.3mm,否則有砂眼,影響外觀.
3.模具配合要好,p.l處毛邊不宜過厚 ,否則有砂眼,影響外觀.
----------------------------------------------------------------
whda版主回贴:
压铸后表面抛光，抛去表面的毛刺即可。
对于你提出的相接处加圆角，是有，仅为0.5左右，确实如你所说这地方很容易断裂，做
过无数次的拉力试验，总在这地方断裂，不过基本能满足强度要求。
这样的模具很简单，在一般的压铸机上就可以进行，模具分为上、下模，下模加水管冷却
，浇口离压铸件很近。正常压铸后表面还可以，基本上可以消除砂眼、气孔等不良现象。
|
