图4
浇口位置选择不当引起的不利后果

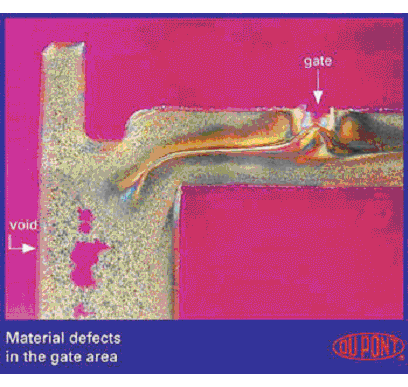

因为浇口常留下明显痕迹，因而不能设置在对外观表面要求高的区域。在任何一浇口区域都会产生高压力（剪切），将明显降低塑料树脂的性能（图5）。不含增强材料的塑料的熔合线质量明显高于含增强材料塑料的熔合线质量。熔合线区域的质量衰减因子与填料和增强材料的类型和含量有很大关系，加工助剂、阻燃剂等添加剂都对熔合线质量有不利的影响。因而，很难评估这些因子对部件的最终强度的影响有多大。而且，熔合线区域在张力下有高的承载能力并不意味着它的耐冲击能力或耐疲劳能力好。

图5
由于含有纤维增强材料，熔合线区域的纤维的排列方向与流动方向垂直。这将明显降低部件在这一点的机械性能（见图6）。

图6
正确的浇口位置

复杂的模具不可能没有熔合线。如果不能减少熔合线的数目，就应根据表面质量和机械强度考虑将它们设置在模具不重要的位置。这可以通过改变浇口位置或增大/降低部件的壁厚来实现。

基本设计原则：
§ 不要将浇口置于高压力区域
§ 尽量避免或减少熔合线
§ 尽量使熔合线远离高压力区域
§ 对于增强型塑料，浇口位置决定零件的翘曲性能
§ 提供足够的排气口以避免空气存集
