图3

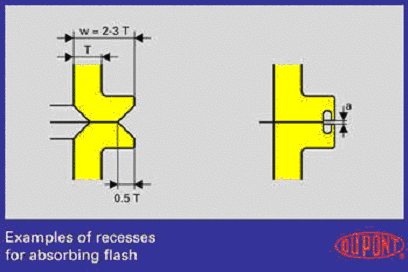

此图给出通过凹槽以吸收多余材料，从而避免飞边（图4）。薄壁零件设计时需要在零件双方之间加入一个导槽，这样，当使用一定的焊接压力时，零件壁不会移动而偏离预定位置。

图4

图5
超声焊接的特点

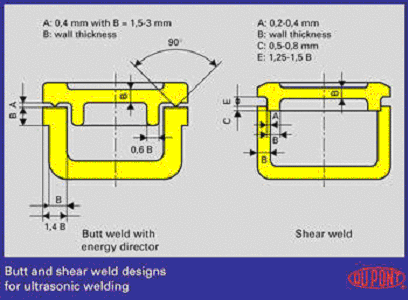

半结晶聚合物熔点变化剧烈，当加热时，聚合物瞬间从固相转变成液相。因此，对半结晶塑料的超声焊接中，最好使用剪切焊接（图5）。由于非晶态塑料有一个软化范围，所以非晶态塑料的焊接设计相对次要些。图6给出近声场和远声场焊接方法的示意图。靠着接触点之间距离的不同，超声波将摆动传至工件内，并使接触面间粘合连接起来。总的说来，近声场焊接对所有塑料都会有很好的效果。对于低弹模数塑料的焊接最好采用近声场焊接方法。

图 6
